模拟示波器

模拟示波器

双通道 20MHz/40MHz/

■ 高灵敏度 1Mv/DIV
■ Z 轴调制输入功能
■ CH1 信号输出功能
■ 扫描扩展 × 10 功能
■ TV 同步、 X-Y 方式
■ 高亮度、内刻度东芝示波管


■ 日本电了编码开关，轻巧、可靠
■ 密闭式衰减开关持久耐用
■ ALT 触发功能、可测量二路不相关信号
■ 具有触发电平锁定，自动同步功能

■ 水平系统
■ 扫描时间： 0.2μSec-0.5Sec/DIV,按1-2-5顺序分20档
■ 精度： ±3%
■ 微调： ≤1/2.5面板指示刻度
■ 扫描扩展： 10倍
■ ×10MAG扫描时间精度：±5%（20nSec-50nSec未校正）
■ 线性： ±3%，×10MAG:±5%（20ns-50ns未校正）
模拟示波器

■ X-Y模式
■ 灵敏度：同垂直轴
■ 频宽： DC-500KHz
■ X-Y相位差：小于或等于3°（DC-50KHz之间）

■ Z轴
■ 灵敏度： 5Vp-p
■ 频宽： DC-2MHz
■ 输入阻抗：约 47KΩ
■ Z大输入电压： 30V（DC+AC峰值，AC频率小于或等于1KHz）

■ 校正信号
■ 波形：方波
■ 频率：约 1KHz
■ 占空比：小于 48 ： 52
■ 输出电压： 2Vp-p ± 2%
■ 输出阻抗：约 1K Ω

■ CRT 示波管
■ 型号： 6 英吋，矩形，内部刻度
■ 磷光粉规格： P31
■ 加速电压：约 2Kv（20MHz）12Kv（40MHz）
■ 有效屏幕面积： 8 × 10DIV[1DIV=10mm（0.39in）]
■ 刻度：内部
■ 轨迹旋转：面板可调

■ 垂直系统
■ 灵敏度： 5Mv~5v/DIV. 按 1-2-5 顺序分 10 档
■ 精度微调灵敏度： ≤ 3% （ x5 MAG: ≤5%）1/2.5或小于面板指示刻度
■ 频宽：
■ DC-20MHz（x5 MAG:DC-7HMz）
■ DC-40MHz（x5 MAG:DC-15MHz）
■ 交流耦合：小于 10Hz（对于100KHz 8DIV 频响-3Db）
■ 上升时间：约 17.5Ns（x5 MAG:约50Ns）/ 约9.5nS（x5 MAG:约25Ns）
■ 输入阻抗：约 1MΩ/25Pf
■ 方波特性：前冲： ≤5%（在10Mv/DIV范围内）其它失真：在该值上加5%
■ DC平衡移动:5Mv-5v/DIV:±0.5DIV,1mv-2mv/DIV ±2.0DIV
■ 线形：当波形在格子中心垂直移动时（ 2DIV）幅度变化﹤±0.1DIV
■ 垂直模式：
■ CH1:通道1 CH2:通道2 DUAL:通道1与通道2同时显示，任何扫描速度可选择交替或断续方式 ADD:通道1与通道
■ 2做代数相加
■ 断续重复频率：约 250KHz
■ 输入耦合： AC GND DC

■ Z大输入电压 ：
■ 300V 峰值（ AC: 频率 ≤1KHz）
■ 当探头设置在 1：1时Z大有效读出值为40Vpp（14Vrms正弦波形）
■ 当探头设置在 10：1时Z大有效读出值为400Vpp（140Vrms正弦波形）

■ 共模抑制比 ：
■ 在 50KHz正弦波时＞50：1（设定CH1T CH2的灵敏度在相同的情况下）
■ 两通道之间的缘：＞ 1000：1 50KHz
■ （在5Mv/DIV范围）：＞30:1 20KHz / ＞30:1 40KHz
■ CH1信号输出：Z小20Mv/DIV（50Ω输出频宽50Hz-5MHz）
■ CH2 INV BAL:平衡点变化率≤1DIV（对应于刻度中心）

■ 触发
■ 触发信号源： CH1,CH2,LINE.EXT（在DUAL或ADD模式时，CH1 CH2仅可选用一个，在ALT模式时，如果TRIG.ALT的开关按下，可以用作两个不同信号的交替触发）
■ 耦合： AC:20Hz到整个频段
■ 性： +/-
■ 灵敏度： 20Hz-2MHz:1.0DIV TRIG-ALT:2DIV EXT:200Mv
■ 2MHz-20MHz:DIV / 20MHz-40MHz:2.0DIV
■ TRIG-ALT:3DIV EXT:800Mv
■ TV:同步脉冲＞1DIV（EXT:1V）
■ 触发模式： AUTO:自动
■ NORM:常态 当没有触发信号时，踪迹处在待命状态并不显示
■ 电视场：当想要观察一场的电视信号时
■ 电视行：当想要观察一行的电视信号时 （仅当同步信号为负脉冲时，方可同步电视场和电视行）
■ 外触发模式信号输入阻抗：约 1MΩ/25pF
■ Z大输入电压： 300V（DC+AC峰值）AC频率不大于1KHz

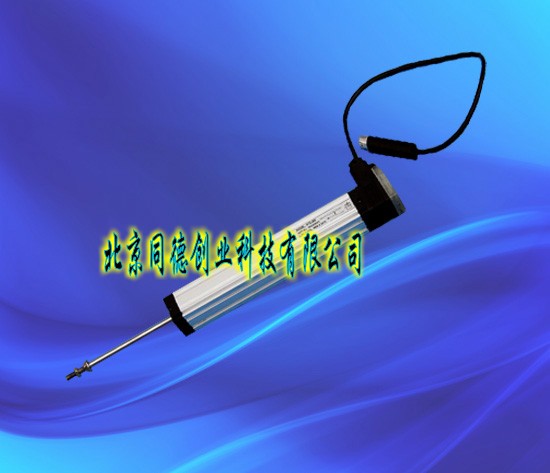

产品名称：位移传感器  产品型号：TD-WYJ

位移传感器 型号：TD-WYJ

产品描述
直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的位移来测量不同的阻值。传感器滑轨连接稳态直流电压，允许流过微安培的小电流，滑片和始端之间的电压，与滑片移动的长度成正比。将传感器用作分压器可Z大限度降低对滑轨总阻值精确性的要求，因此由温度变化引起的阻值变化不会影响到测量结果。
指标参数

     行程范围： 0 -200mm
     使用寿命： 1 亿次操作
     工作电压： 24VDC
     输出信号： 4 ～ 20ma
     线性度： 0.05%
     分辨率： 0.05mm
     温度范围： -40 — + 125 摄氏度

产品名称：液相锈蚀测定仪 产品型号：XY-600

液相锈蚀测定仪型号：XY-600

XY-600液相锈蚀测定仪本仪器是根据GB/T 11143-2008《加抑制剂矿物油在水存在下防锈性能试验法》标准设计、制造，主要测定加抑制剂的矿物油、润滑油，特别是汽轮机油在同水混合时对金 属部件的防锈能力的测定，以评定添加剂的防锈能力；本仪器也于其它油品，如液压油、循环油以及比水重的液体。


XY-600液相锈蚀测定仪仪器特点：
1    采用精密温度控制器智能控温，控温精度±0.1℃；
2    进口PT100温度传感器，控温精度高、稳定性好；
3    仪器可设置为1-4个试验孔分别搅拌；
4    加热、浴缸等部件采用不锈钢制作，耐腐、耐用、易观察；
5    搅拌装置采用永磁电机，转速稳定、噪音小、体积小；

XY-600液相锈蚀测定仪技术指标：
显示方式： 高亮数码管显示
控温范围： 室温～100℃
控温精度： ±0.1℃
温度传感器 工业铂电阻，分度号Pt100
控时范围 1分～99小时任意设置
控温加热功率 600W
辅助加热功率 1000W
搅拌电机转速： 1400r/min
试样搅拌转速： 1000±50r/min
盛样孔： 4个
电 源： 交流220V±10%
频 率： 50Hz±5%
环境温度： 5℃～45℃
环境湿度： ≤85%
外型尺寸： 500mm×330mm×750mm
重 量： 约25千克
